Z-6311高壓水平流量計

產品型號：Z-6311、Z-6312、Z-6313、Z-6314、Z-6315、Z-6316、Z-6317、Z-6318、Z-6319、Z-6320高壓水平流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們！?。?/p>

產品報價：

免費咨詢：0517-83309857

發郵件給我們：jsslyb@163.com

產品詳細

導讀：淮安森菱儀表有限公司為您提供：Z-6311高壓水平流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對Z-6311高壓水平流量計型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。?！

發布日期：2020-10-18 12:59:29 作者：森菱儀表來源：www.hhzdhkj.com 瀏覽：2867

　　一、概述

　　Z-6311、Z-6312、Z-6313、Z-6314、Z-6315、Z-6316、Z-6317、Z-6318、Z-6319、Z-6320高壓水平流量計指示型流量監視器、廣泛用于工業自動化設備、工程機械、制冷及空調、液壓系統的流量監視。不銹鋼殼體，耐高壓、觀察直觀清晰。根據系統壓力高低，可提供不同材料的監視器。適用于小流量監測，也可用于脈沖流動的流體，可頻繁工作,適用于任何方向安裝,有粘貼補償，不受粘度改變的影響,護套/刻度可360°旋轉，易讀的直線刻度。

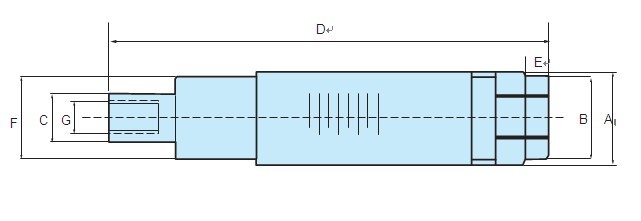

　　二、外形尺寸圖

　　三、外形參數

A	B	C	D	E	F
32	27	21	123	7	32
32	27	21	123	7	32
32	27	21	123	7	32
40	32	31	165.5	12.5	44
40	32	31	165.5	12.5	44
48	44	36	190	15	50
48	44	36	190	15	50
84	79	66	210	18	79
84	79	66	210	18	79
84	79	66	210	18	79

　　四、型號選型

型號	螺紋尺寸	流量	最大工作壓力
	（G）	L/min	Bar
Z-6311	1/4	0.2-2	350
Z-6312	1/4	0.5-4.5	350
Z-6313	1/4	2-10	350
Z-6314	1/2	2-20	350
Z-6315	1/2	5-46	350
Z-6316	3/4	5-55	350
Z-6317	3/4	10-100	350
Z-6318	1¼ (1½)	20-180	350
Z-6319	1¼ (1½)	30-270	350
Z-6320	1¼ (1½)	40-360	350
