產品型號：SA20S-15、SA20S-15F、SA20S-25、SA20-25F、SA20S-40、SA20-40F、SA20S-50、SA20-50F軟管連接玻璃轉子流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。。?/p>
產品報價：
免費咨詢：0517-83309857
發郵件給我們：jsslyb@163.com
SA20S-15、SA20S-15F、SA20S-25、SA20-25F、SA20S-40、SA20-40F、SA20S-50、SA20-50F軟管連接玻璃轉子流量計該系列流量計是玻璃轉子流量計的一種，與同類產品比較具有測量精度高，互換型好，連接方式多等優點?？商峁┖撩讟顺?百分標尺;流量標尺和可拆卸的外標度尺，方便不用用戶使用，連接方式如下：
VA20S ----管螺紋連接
SA20S-----軟管連接
FA20S----法蘭連接
型號
| 公稱通徑
(mm) | 測量范圍 （L/h） | 精度（+%）
| 工作溫度
| 工作壓力
| |
水20℃ Water(L/h) | 空氣（101325pa 20℃） Air(m3/h) | |||||
VA/SA/FA20-15 VA/SA/FA 20-15F
|
15 | 4~40 6.3~63 10~100 12~120 16~160 20~200 25~250 30~300 36~360 40~400 46~460 63~630 65~650 75~750 | 0.12~1.2 0.2~2 0.3~3 0.4~4 0.5~5 0.6~6 0.8~8 0.9~9 1.2~12 2~20 |
1.5 |
-20℃~+60℃或 -20℃~+120℃ |
≤1.0Mpa |
VA/SA/FA 20-25 VA/SA/FA 20-25F |
25 | 40~400 50~500 63~630 80~800 100~1000 120~1200 160~1600 200~2000 250~2500 300~3000 | 1.6~16 2~20 2.5~25 3~30 4~40 5~50 6~60 | |||
VA/SA/FA 20-40 VA/SA/FA 20-40F
|
40 | 160~1600 200~2000 250~2500 300~3000 400~4000 500~5000 | 5~50 6~60 8~80 9~90 12~120 |
≤0.9Mpa | ||
VA/SA/FA 20-50 VA/SA/FA 20-50F
|
50 | 250~2500 300~3000 400~4000 500~5000 630~6300 800~8000 1000~1000 1500~15000 | 10~100 12~120 16~160 20~200 30~300 |
≤0.7Mpa | ||
注：型號后帶F的為防腐型

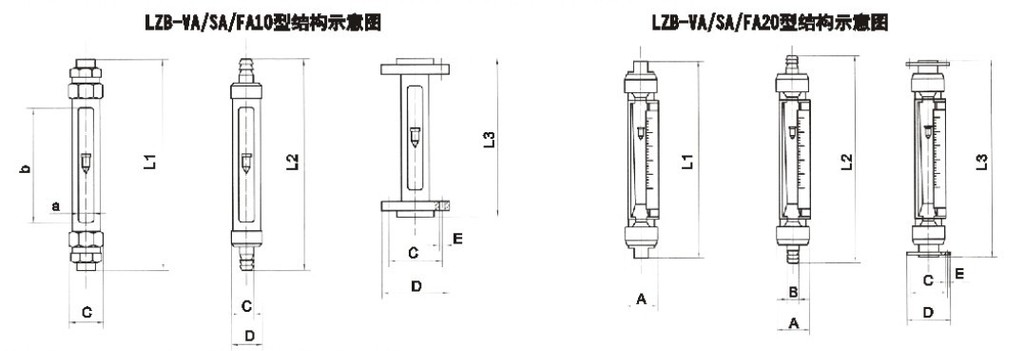

公 稱 | GV20 | SV20 | F20 | |||||||
L1 | a | 管螺紋 | L1 | a | b | L3 | d | c | e | |
15 | 375 | Ø58 | G1/2 | 400 | Ø58 | Ø17 | 425 | Ø95 | Ø65 | 4-Ø14 |
G3/8 | Ø88.9 | Ø60.5 | 4-Ø16 | |||||||
NPT1/2 | Ø95.2 | Ø66.5 | 4-Ø16 | |||||||
25 | Ø74 | G1 | 450 | Ø74 | Ø30 | Ø115 | Ø85 | 4-Ø14 | ||
G3/4 | Ø108 | Ø79.2 | 4-Ø16 | |||||||
NPT1 | Ø123.9 | Ø88.9 | 4-Ø19 | |||||||
40 | Ø92 | G11/2 | Ø92 | Ø44 | Ø145 | Ø110 | 4-Ø18 | |||
NPT11/2 | Ø127 | Ø98.6 | 4-Ø16 | |||||||
50 | Ø112 | G2 | Ø112 | Ø54 | Ø160 | Ø125 | 4-Ø18 | |||
NPT2 | Ø152.4 | Ø120.7 | 4-Ø19 | |||||||
※ 本公司可按照客戶要求定做，各種不同介質或流量范圍或不同連接尺寸及材質的轉子流量計，也可按
客戶要求定牌或來樣加工。
